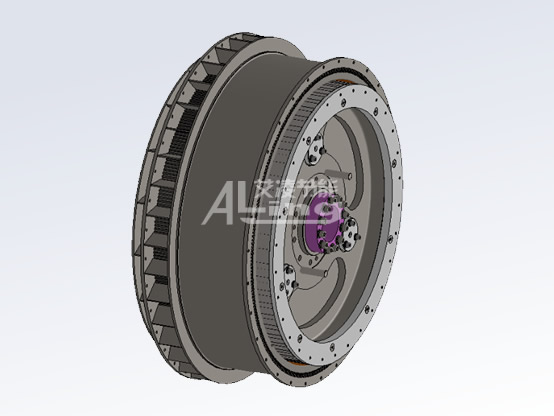

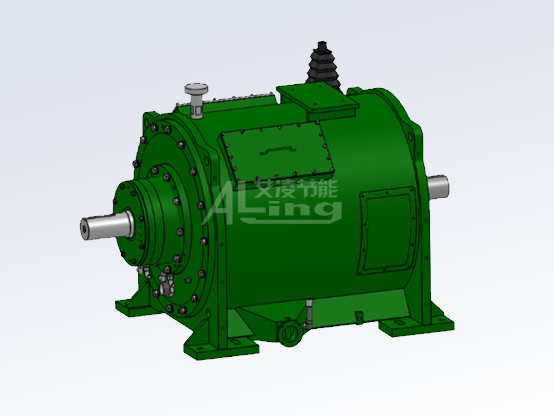

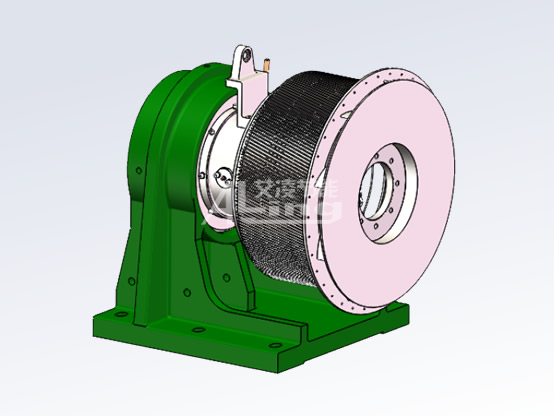

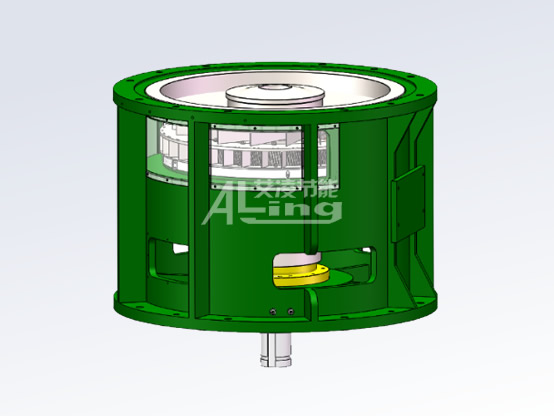

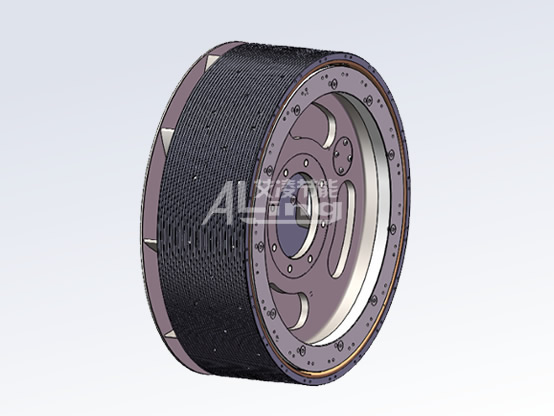

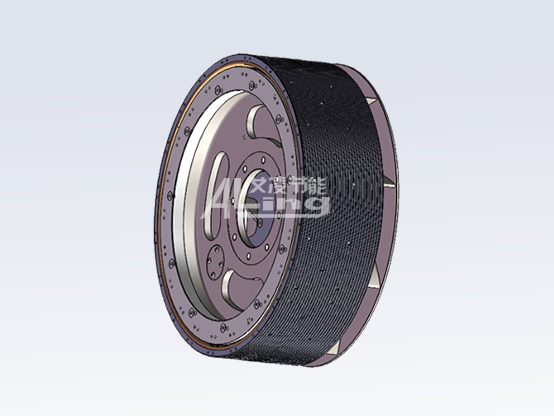

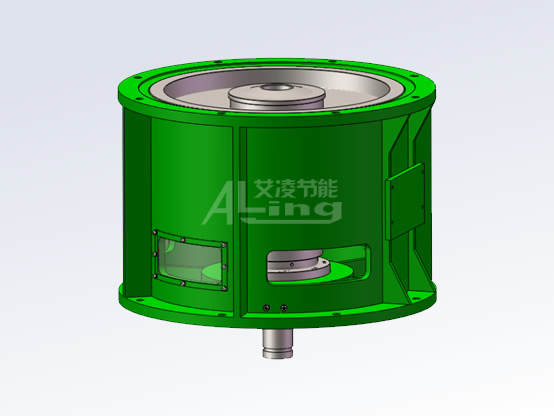

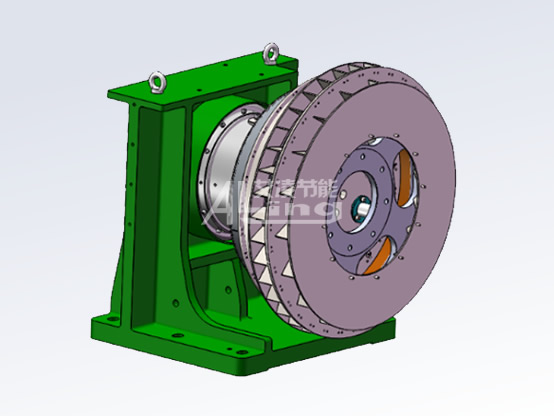

| | 第二代永磁调速器由筒形导体转子、筒形永磁转子和调节器三部分组成。筒形永磁转子在筒形导体转子内，其间由空气隙分开，并随各自安装的旋转轴独立转动；调节器调节筒形永磁转子与筒形导体转子在轴线方向的相对位置，以改变筒形导体转子与筒形永磁转子之间的啮合面积，实现改变筒形导体转子与筒形永磁转子之间传递转矩的大小。筒形导体转子安装在输入轴上，筒形永磁转子安装在输出轴上，当筒形导体转子转动时，筒形导体转子与筒形永磁转子产生相对运动，永磁场在筒形导体转子上产生涡流，同时涡流又产生感应磁场与永磁场相互作用，从而带动筒形永磁转子沿与筒形导体转子相同的方向转动，结果是将输入轴的转矩传递到输出轴上；输出转矩的大小与啮合面积相关，啮合面积越大，扭矩越大，反之亦然。
筒形永磁转子在调节器作用下，沿轴向往返移动时，筒形永磁转子与筒形导体转子之间的啮合面积发生变化。啮合面积大，传递的扭矩大，转速高；啮合面积小传递的扭矩小，转速小；啮合面积为零，传递扭矩为零，筒形永磁转子与筒形导体转子完全脱开，筒形永磁转子转速为零，即负载转速为零。 |
|
